Outlet Udara Kecekapan Tinggi

1. Gambaran keseluruhan produk

Outlet Udara Kecekapan Tinggi, juga dikenali sebagai Outlet Udara HEPA, adalah peranti bekalan udara terminal dalam sistem pemurnian HVAC bilik bersih. Dipasang di siling bilik bersih, ia menampung penapis kecekapan tinggi dan menyampaikan udara bersih yang dirawat secara seragam ke dalam bilik bersih. Ia adalah salah satu komponen peralatan utama untuk mengekalkan tahap kebersihan bilik bersih.

Outlet Udara Kecekapan Tinggi biasanya digunakan bersama dengan sistem saluran dan unit pengendalian udara. Mereka sesuai untuk persekitaran bilik bersih dari Kelas ISO 5 hingga Kelas ISO 8 dan digunakan secara meluas dalam industri farmaseutikal, bioteknologi, pembuatan elektronik, hospital, dan pemprosesan makanan.

2. Prinsip Kerja

Prinsip kerja Outlet Udara Kecekapan Tinggi berasaskan pada gabungan bekalan udara berpusat dan penapisan terminal.

Pertama, bekalan sumber udara. Unit pengendalian udara atau kipas pusat menyediakan udara yang telah melalui penapis kecekapan awal dan sederhana. Udara ini dihantar ke setiap Outlet Udara Kecekapan Tinggi melalui saluran bekalan.

Kedua, Penapisan Terminal. Udara memasuki Outlet Udara Kecekapan Tinggi dan melewati penapis HEPA atau ULPA terbina dalam, di mana zarah udara, bakteria, habuk, dan pencemar lain ditangkap dengan cekap.

Ketiga, bekalan udara seragam. Udara bersih yang ditapis melewati plat penyebar atau peranti seragam aliran udara di outlet dan dihantar ke dalam bilik bersih pada kelajuan dan arah yang seragam, mewujudkan corak aliran udara yang diperlukan.

Keempat, Penyelenggaraan Perbezaan Tekanan. Outlet Udara Kecekapan Tinggi bekerja bersama dengan outlet udara kembali untuk mewujudkan dan mengekalkan gradien perbezaan tekanan yang diperlukan dalam bilik bersih, mencegah pencemar daripada berpindah dari kawasan kebersihan yang lebih rendah ke kawasan kebersihan yang lebih tinggi.

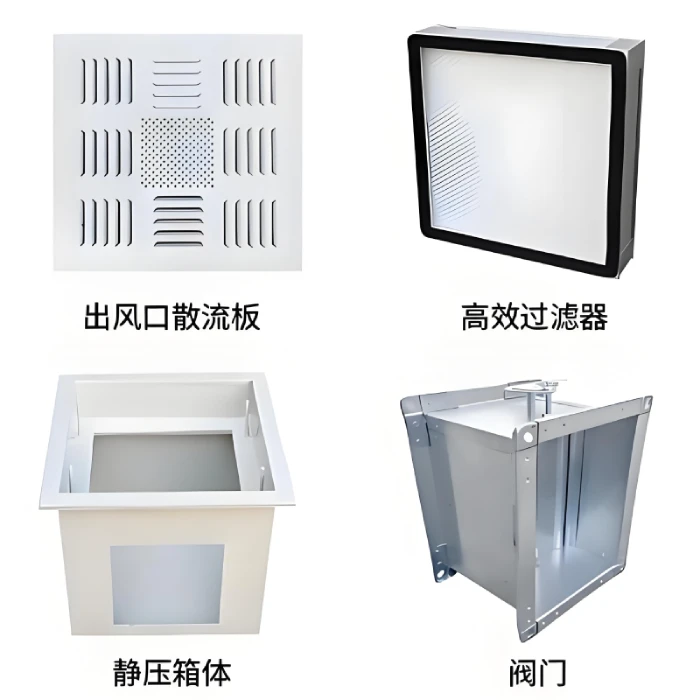

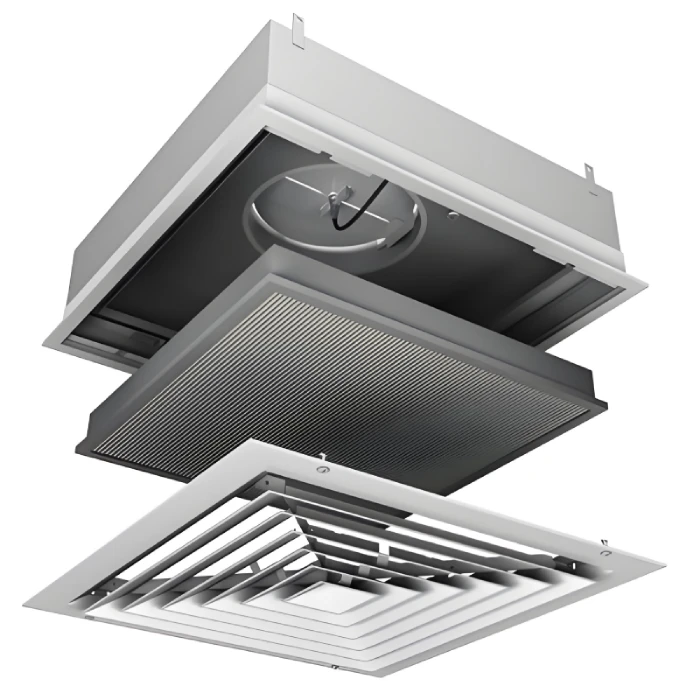

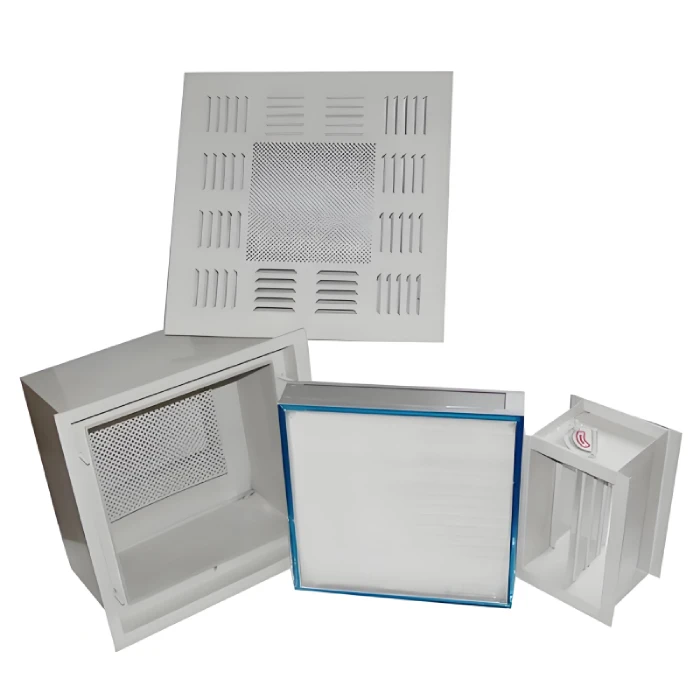

3. Struktur dan Komponen Produk

Outlet Udara Kecekapan Tinggi terdiri daripada komponen teras berikut:

Perumahan: Dihasilkan daripada lembaran keluli digulung sejuk berkualiti tinggi atau lembaran keluli tahan karat, dengan semburan elektrostatik atau selesai salutan serbuk untuk rintangan kakisan yang baik dan penampilan estetika. Rumah ini direka untuk kedap udara.

Penapis Kecekapan Tinggi: Komponen penapisan teras, termasuk penapis HEPA (99.97% atau kecekapan yang lebih tinggi untuk zarah 0.3 mikron) dan penapis ULPA (99.999% atau kecekapan yang lebih tinggi untuk zarah 0.12 mikron). Penapis boleh berpisah atau jenis mini-pleat.

Plat penyebar: Dipasang di muka outlet udara, biasanya diperbuat daripada aloi aluminium atau keluli tahan karat, dengan lubang kecil atau slot yang diedarkan secara seragam untuk memastikan pengedaran udara yang dibekalkan.

Damper Kawalan Jumlah Udara: Dipasang di hujung pintu masuk udara keluaran, digunakan untuk menyesuaikan jumlah udara yang dihantar ke dalam bilik bersih, membolehkan penyesuaian kadar perubahan udara dan perbezaan tekanan berdasarkan keperluan sebenar.

Peranti pengedap: Termasuk gasket pengedap antara perumahan dan siling, dan jalur pengedap antara penapis dan perumahan, memastikan sistem kedap udara.

Port Ujian Perbezaan Tekanan: Digunakan untuk menyambungkan pengukur tekanan, memudahkan pemantauan perubahan rintangan penapis untuk menentukan bila penggantian penapis diperlukan.

Lapisan penebat: Sesetengah model mempunyai lapisan penebat di bahagian luar perumahan untuk mengelakkan pengumpatan semasa operasi penghawa dingin.

4. Ciri-ciri dan Kelebihan

Pertama, kecekapan penapisan yang tinggi. Penapis HEPA atau ULPA terbina dalam dengan cekap mengeluarkan zarah udara mikroskopik, memastikan kebersihan udara bekalan memenuhi keperluan bilik bersih.

Kedua, Pengedaran Udara Seragam. Reka bentuk plat penyebar yang dioptimumkan menyediakan bekalan udara yang seragam dan stabil, meminimumkan turbulensi dan zon mati, membantu mengekalkan kebersihan bilik bersih.

Ketiga, struktur yang kompak. Perumahan itu padat, menempati ruang siling minimum, sesuai untuk bangunan dengan ruang atas terhad.

Keempat, Pemasangan Mudah. Dimensi antara muka dan kaedah pemasangan yang standard membolehkan sambungan langsung ke sistem saluran biasa, menjadikan pemasangan cepat dan mudah.

Kelima, penyelenggaraan yang mudah. Penapis boleh digantikan dari dalam bilik bersih atau dari atas siling. Sesetengah model mempunyai reka bentuk tarik sampingan atau tarik bawah untuk penggantian mudah.

Keenam, Jumlah Udara yang boleh laras. Dilengkapi dengan pemadam kawalan jumlah udara, yang membolehkan pelarasan fleksibel jumlah udara bekalan berdasarkan keperluan bilik bersih sebenar.

Ketujuh, Prestasi Sealing yang Baik. Reka bentuk pengedap berbilang memastikan kedap udara sistem, mencegah udara yang tidak ditapis daripada bocor ke dalam bilik bersih melalui jurang.

Kelapan, Bahan Berkualiti Tinggi. Rumah ini dihasilkan daripada keluli berkualiti tinggi dengan rawatan permukaan canggih, menawarkan rintangan kakisan, pembersihan mudah, penampilan estetika, dan ketahanan.

5. Spesifikasi Teknikal (Standard)

Bahan perumahan: Lembaran keluli digulung sejuk atau lembaran keluli tahan karat (304 atau 316L)

Permukaan selesai: salutan semburan elektrostatik atau salutan serbuk

Dimensi Standard (Lebar & kali; Tinggi & kali; Kedalaman): Pelbagai saiz standard yang tersedia, seperti 600 & kali; 600 & kali; 500mm, 750 & kali; 750 & kali; 500mm, 900 & kali; 600 & kali; 500mm, dan boleh disesuaikan

Jenis Penapis Kecekapan Tinggi: Penapis HEPA atau penapis ULPA

Kecekapan Penapisan HEPA: 99.97% atau lebih tinggi untuk zarah 0.3 mikron

Kecekapan Penapisan ULPA: 99.999% atau lebih tinggi untuk zarah 0.12 mikron

Aliran udara yang dinilai: 500 hingga 3000 meter padu sejam (berbeza mengikut saiz dan model)

Kelajuan muka: 0.45 hingga 1.5 meter sesaat (boleh laras)

Bahan plat penyebar: aloi aluminium atau keluli tahan karat

Penembang Kawalan Jumlah Udara: Penembang bilah berbilang daun atau penembang daun tunggal yang bertentangan

Kaedah pengedap: meterai gasket atau meterai gel

Suhu operasi: 0 hingga 40 darjah Celsius

Kelembaban operasi: Kurang daripada 95% kelembaban relatif

Kaedah Pemasangan: Dilengkapi siling

6. Klasifikasi Produk

Oleh Jenis Penapis: HEPA High Efficiency Air Outlet, dilengkapi dengan penapis HEPA, sesuai untuk persekitaran bilik bersih konvensional. ULPA High Efficiency Air Outlet, dilengkapi dengan penapis ULPA, sesuai untuk keperluan kebersihan yang lebih tinggi di atas Kelas ISO 5.

Oleh Bahan: Keluli Karbon Outlet Udara Kecekapan Tinggi, perumahan yang diperbuat daripada keluli digulung sejuk dengan salutan serbuk, ekonomi dan praktikal. Keluli tahan karat Outlet Udara Kecekapan Tinggi, perumahan yang diperbuat daripada keluli tahan karat 304 atau 316L, tahan kakisan yang sangat tinggi, sesuai untuk persekitaran lembab atau kakisan.

Dengan Kaedah Pemasangan: Jenis Bekalan Siling, pemasangan standard dengan udara yang dibekalkan ke bawah dari siling. Jenis bekalan sampingan, dipasang dinding, sesuai untuk keperluan corak aliran udara khas.

Oleh Jenis Penyebaran: Penyebaran Plat Berlubang, yang menampilkan lubang bulat yang diedarkan secara seragam untuk penyebaran udara. Diffuser Louvered, menampilkan louvers boleh laras untuk kawalan arah aliran udara.

Dengan Kaedah Sealing: Jenis Seal Gasket, menggunakan gasket pengedap antara penapis dan perumahan, kos yang lebih rendah. Jenis meterai gel, menggunakan teknologi meterai gel untuk kedap udara yang unggul, sesuai untuk aplikasi dengan keperluan pengedap yang sangat tinggi.

Dengan penebat: Jenis yang tidak ditebat, tanpa lapisan penebat. Jenis penebat, dengan lapisan penebat di luar perumahan untuk mengelakkan pengendalian.

7. Kawasan Permohonan

Outlet Udara Kecekapan Tinggi digunakan secara meluas di pelbagai lokasi dengan keperluan kebersihan udara yang ketat.

Industri Farmaseutikal: Digunakan dalam bengkel pengeluaran dadah, bengkel penyediaan steril, bengkel pemurnian dan pembungkusan API, makmal kawalan kualiti, mematuhi keperluan GMP. Outlet Udara Kecekapan Tinggi menyediakan udara bersih untuk memastikan kualiti udara semasa pengeluaran farmaseutikal memenuhi piawaian yang ditentukan.

Bioteknologi dan Sains Hayat: Digunakan dalam makmal biologi, bilik budaya sel, makmal genetik, bilik ujian mikrobiologi, dan lain-lain, mencegah mikroorganisma dan zarah udara daripada mencemari sampel eksperimen dan budaya.

Pembuatan Semikonduktor dan Elektronik: Digunakan dalam bengkel pembuatan cip, kawasan pemprosesan wafer, bengkel pengeluaran panel LCD, barisan pemasangan komponen elektronik ketepatan, dan lain-lain, menyediakan persekitaran udara kebersihan tinggi untuk mencegah zarah mikroskopik menyebabkan kecacatan dalam komponen elektronik.

Hospital dan Kemudahan Perubatan: Digunakan di bilik pembedahan, wad ICU, bilik rawatan steril, jabatan bekalan steril pusat, wad pengasingan, dan lain-lain. Outlet Udara Kecekapan Tinggi menyediakan udara bersih untuk mengurangkan risiko jangkitan hospital dan melindungi pesakit dan kakitangan perubatan.

Pemprosesan Makanan dan Minuman: Digunakan dalam bengkel pembungkusan makanan, barisan pengisian tenusu, bengkel pengeluaran minuman, bengkel pemprosesan daging, dan lain-lain, mencegah mikroorganisma udara daripada mencemari produk makanan dan memperpanjang hayat rak produk.

Instrumen ketepatan dan pembuatan optik: Digunakan dalam bengkel pemasangan lensa, bilik pengaturan instrumen ketepatan, bengkel salutan optik, dan lain-lain, menyediakan persekitaran bebas habuk untuk melindungi instrumen ketepatan dan komponen optik daripada pencemaran.

Makmal dan R& D Pusat: Digunakan dalam makmal kimia, makmal fizik, makmal sains bahan, pusat ujian analitik, dan lain-lain, melindungi sampel eksperimen dan instrumen ketepatan daripada gangguan zarah udara.

Pembuatan Peranti Perubatan: Digunakan dalam bengkel pengeluaran peranti perubatan, bengkel pengeluaran implan, bengkel pembungkusan peranti steril sekali guna, dan lain-lain, memastikan produk tidak tercemar oleh mikroorganisma semasa pengeluaran.

Pengeluaran Kosmetik: Digunakan dalam bengkel pengisian kosmetik, bengkel emulsifikasi, bengkel pembungkusan, dan lain-lain, mencegah mikroorganisma udara daripada mencemari kosmetik dan memastikan kualiti dan keselamatan produk.

Pusat Data dan Bilik Komputer: Digunakan di bilik pelayan, bilik telekomunikasi, pusat kawalan, dan lain-lain. Outlet Udara Kecekapan Tinggi membantu mengekalkan persekitaran bersih dan kawalan suhu yang diperlukan untuk operasi peralatan.

Kemudahan Perumahan Haiwan: Digunakan di bilik haiwan SPF, pusat haiwan makmal, bilik pembedahan haiwan, dan lain-lain, mencegah patogen udara memasuki kawasan perumahan haiwan dan melindungi kesihatan haiwan makmal.

Aeroangkasa dan Pertahanan: Digunakan dalam bengkel pemasangan kapal angkasa, bengkel pembuatan peralatan navigasi ketepatan, bengkel penyelenggaraan sistem senjata, dan aplikasi lain dengan keperluan kebersihan khas.

8. Perbandingan dengan Peralatan Bilik Bersih Lain

Outlet Udara Kecekapan Tinggi berbanding FFU: Outlet Udara Kecekapan Tinggi tidak mengandungi kipas bersepadu dan bergantung kepada sistem HVAC pusat untuk kuasa bekalan udara. FFU mempunyai kipas terbina dalam dan boleh beroperasi secara bebas. Outlet Udara Kecekapan Tinggi sesuai untuk projek bilik bersih berskala besar baru dengan pelaburan awal yang lebih rendah. FFU sesuai untuk projek dan aplikasi pembaharuan yang memerlukan kawalan aliran udara bebas.

Kotak Penapis Kipas: Kotak penapis kipas biasanya termasuk kedua-dua kipas dan penapis sebagai unit bekalan udara lengkap. Outlet Udara Kecekapan Tinggi hanya peranti terminal dan memerlukan kipas luaran untuk operasi. Outlet Udara Kecekapan Tinggi mempunyai struktur yang lebih mudah dan kos penyelenggaraan yang lebih rendah.

Outlet Udara Kecekapan Tinggi vs Penyebar Standard: Penyebar standard tidak mempunyai keupayaan penapisan dan hanya berfungsi untuk mengedarkan aliran udara. Outlet Udara Kecekapan Tinggi menyediakan kedua-dua penyebaran dan penapisan kecekapan tinggi, menjadikannya peranti bekalan udara khusus untuk bilik bersih.

9. Panduan Pemilihan

Keperluan Kebersihan: Pilih Outlet Udara Kecekapan Tinggi yang sesuai berdasarkan kelas kebersihan ISO yang diperlukan. Untuk Kelas ISO 5 dan di atas, penapis ULPA disyorkan. Untuk Kelas ISO 6 hingga Kelas 8, penapis HEPA sesuai.

Keperluan aliran udara: Kira jumlah jumlah udara bekalan berdasarkan kawasan bilik bersih, ketinggian, dan kadar perubahan udara yang diperlukan. Tentukan bilangan Outlet Udara Kecekapan Tinggi yang diperlukan dan aliran udara yang dinilai setiap outlet.

Ruang Pemasangan: Ukur ketinggian siling plenum dan pilih perumahan dengan ketinggian yang sesuai. Untuk ruang terhad, pilih Outlet Udara Kecekapan Tinggi profil rendah.

Pemilihan Bahan: Untuk persekitaran kering biasa, keluli karbon dengan salutan serbuk sesuai. Untuk persekitaran lembab atau lokasi dengan gas kakis, pilih perumahan keluli tahan karat.

Keperluan pengedap: Untuk aplikasi dengan keperluan kedap udara yang tinggi (seperti makmal keselamatan bio, bengkel farmaseutikal steril), jenis pengedap gel Outlet Udara Kecekapan Tinggi disyorkan.

Jenis penyebar: Untuk aplikasi yang memerlukan keseragaman aliran udara yang tinggi, pilih penyebar plat berlubang. Untuk aplikasi yang memerlukan arah aliran udara yang boleh laras, pilih penyebar louvered.

Kemudahan penyelenggaraan: Pertimbangkan ruang kerja yang tersedia untuk penggantian penapis dan pilih model yang boleh dilayani dari dalam bilik bersih atau dari atas siling.

Keperluan Pematuhan: Industri farmaseutikal harus memilih Outlet Udara Kecekapan Tinggi yang mematuhi keperluan GMP, biasanya memerlukan sijil bahan dan laporan ujian kilang.

10. Pemasangan dan Penyelenggaraan

Titik Utama Pemasangan: Sebelum pemasangan, semak bahawa dimensi pembukaan siling sepadan dengan outlet udara. Pasang saluran bekalan di plenum siling, memastikan pengedap saluran yang baik. Masukkan perumahan Outlet Udara Kecekapan Tinggi ke dalam pembukaan siling, menggunakan gasket pengedap untuk mengedap ke siling. Sambungkan saluran bekalan ke pintu masuk keluaran udara, menggunakan flange dan gasket pengedap untuk memastikan sambungan bebas bocor. Pasang penapis kecekapan tinggi, memastikan orientasi yang betul dan pengedap yang betul. Pasang plat penyebar. Sambungkan tiub ujian perbezaan tekanan. Melaksanakan pemutusan sistem untuk menguji jumlah bekalan udara dan perbezaan tekanan.

Prosedur Penggantian Penapis: Matikan sistem HVAC atau tutup pemadam keluaran udara yang sepadan. Keluarkan plat penyebaran. Keluarkan penapis lama dari perumahan. Bersihkan bingkai pemasangan penapis dan permukaan pengedap. Pasang penapis baru, memastikan gasket pengedap dimampatkan secara merata. Pasang semula plat penyebar. Mulakan semula sistem dan lakukan ujian perbezaan kelajuan aliran udara dan tekanan. Rekod tarikh penggantian penapis dan bacaan perbezaan tekanan.

Penyelenggaraan Harian: Perhatikan bacaan pengukur tekanan dengan kerap. Apabila perbezaan tekanan mencapai dua kali rintangan awal, penggantian penapis diperlukan. Bersihkan permukaan plat penyebar dengan kerap untuk mengelakkan pengumpulan habuk daripada menjejaskan pengedaran aliran udara. Periksa titik pengedap untuk kebocoran udara. Secara berkala menjalankan ujian kelajuan aliran udara untuk memastikan jumlah udara bekalan memenuhi keperluan reka bentuk. Secara berkala menjalankan ujian integriti penapis (ujian kebocoran PAO) untuk mengesahkan tiada kebocoran penapis.

Penyelesaian Masalah Biasa: Jika jumlah udara bekalan tidak mencukupi, semak sama ada penapis kawalan jumlah udara terbuka sepenuhnya, sama ada penapis tersumbat, atau sama ada saluran bekalan bocor. Jika bekalan udara tidak merata, semak sama ada plat penyebar tersumbat atau tidak diratakan dengan betul. Jika perbezaan tekanan terlalu tinggi, penapis tersumbat dan memerlukan penggantian. Jika penyusunan berlaku di perumahan, semak sama ada lapisan penebat utuh atau sama ada suhu udara bekalan terlalu rendah.
